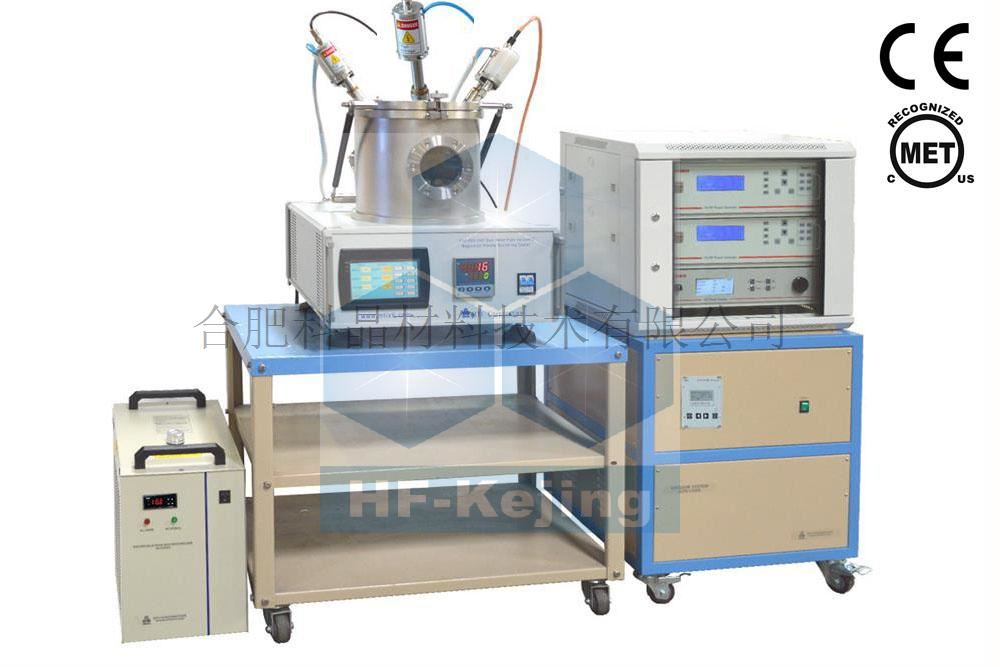

| 主要特點 | 可制備多種薄膜，應用廣泛
體積小，操作簡便
真空腔室、真空泵組整機模塊化設計 ，控制電源為分體式設計，可根據用戶實際需要調整購買需求。
可根據用戶實際需要選擇電源，可以一個電源控制多個靶槍，也可多個電源單一控制靶槍，購買前請聯系我公司銷售。 |
||||||||||
| 磁控濺射頭 | 儀器中安裝有3個磁控濺射頭，而且都帶有水冷夾層（圖一）
其中一個濺射頭與射頻電源相連接，主要是濺射絕緣性靶材（圖二）
另一個濺射頭與直流電源相連接，主要濺射導電性靶材
靶材尺寸要求：直徑為50mm,厚度0.1-5mm（因靶材材質不同厚度有所不同）
可以單獨訂購RF連接線作為備用（圖二）
設備包含一臺水冷機，用于靶頭冷卻（圖三 ）
|
||||||||||

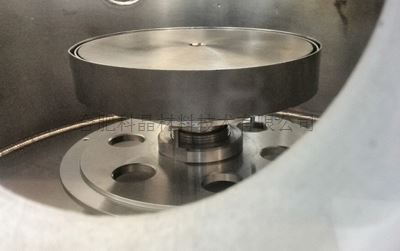

| 載樣臺 | 載樣臺尺寸：φ140mm（最大可放 置4"的基底）
載樣臺可以旋轉，其速度為：1 - 20 rpm （可調）
載樣臺最高可加熱溫度為500℃
|
||||||||||
| RF/DC電源 | l此設備安裝有三個濺射電源，根據客戶需求可選（以下兩款射頻電源可任意組合使用）
|
||||||||||

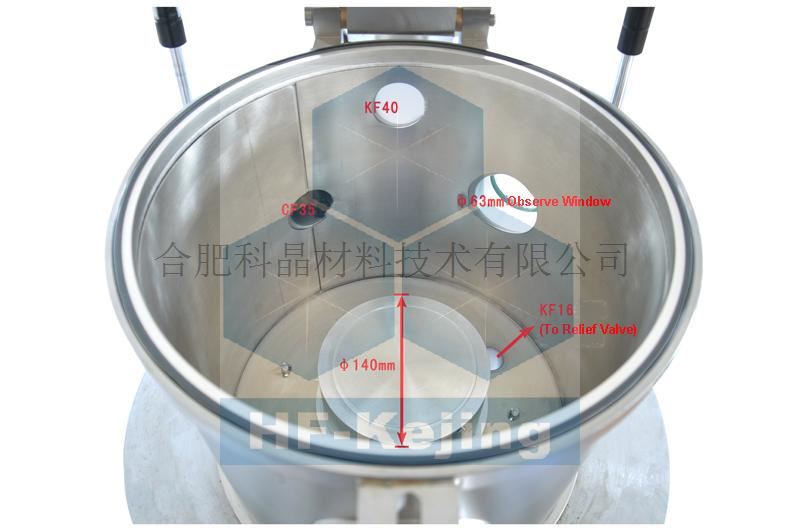

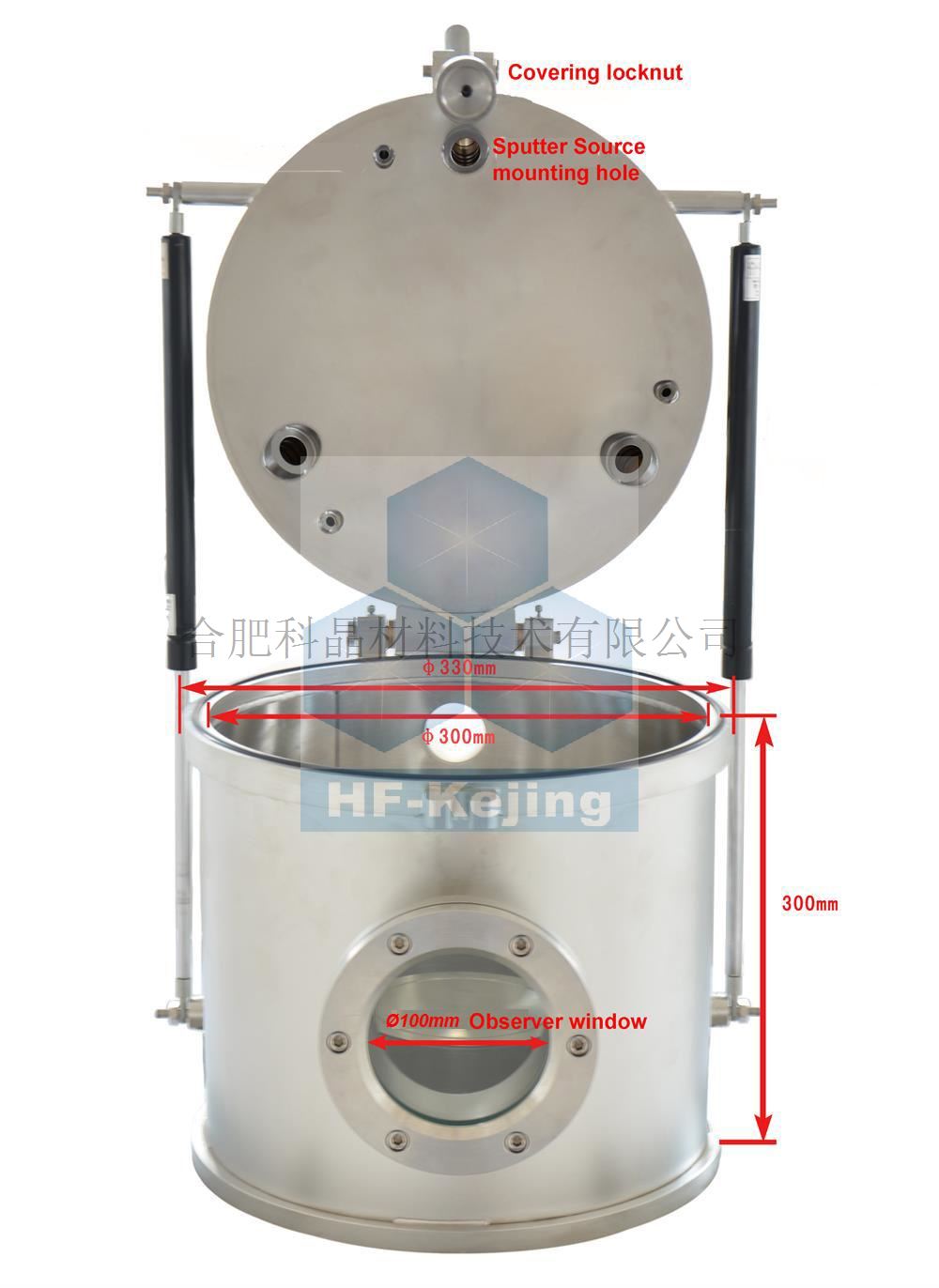

| 真空腔體 | 真空腔體：φ300 mm×300 mm H，采用不銹鋼制作
觀察窗口：Φ100 mm
腔體打開方式采用上頂開，使得換靶更加容易
|
||||||||||
| 氣體流量控制器 | 儀器內部安裝有2個質量流量計，量程為：0-100sccm
氣體流量設置可以在6英寸的觸摸屏上進行操作
此系統運行需要Ar氣，并且氣瓶上安裝有減壓閥（設備中不包含）
|
||||||||||
| 真空系統 | 配有一套GZK-103D分子泵系統（德國制作）
標準5E-5mbar 極限7.4E-6mbar（僅供參考，詳情請點擊 ） |
||||||||||

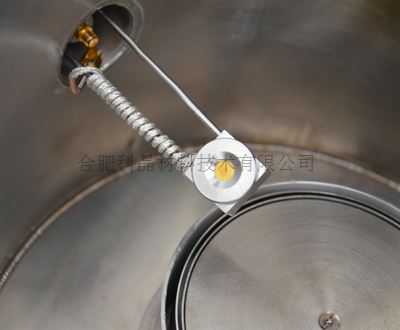

| 薄膜測厚 | 一個精密的石英振動薄膜測厚儀安裝 在儀器上，可實時監測薄膜的厚度，分辨率為0.10 ?
LED顯示屏顯示，同時也輸入所制作薄膜的相關數據
|
||||||||||
| 產品外型尺寸 ? | L1300mm× W 660mm× H 1200mm
凈重 ：160 kg |
||||||||||
| 質保 | 一年保修，終身技術支持。
2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。
|
||||||||||
| 使用提示 | 此設備為DIY設備，參數變化較大購買前請務必電話仔細溝通
為了得到較好的薄膜質量，必須通入高純氣體（建議> 5N）
在濺射鍍膜前，確保濺射頭、靶材、基片和樣品臺的潔凈
要達到薄膜與基底良好結合，請在濺射前清潔基材表面
超聲波清洗（詳細參數點擊下面圖片）：（1）丙酮超聲（2）異丙醇超聲-去除油脂（3）吹氮氣干燥 （4）真空烘箱除去水分。
等離子清洗（詳細參數點擊下面圖片）：可表面粗糙化，可激活表面化學鍵，可祛除額外的污染物。
制造一個薄的緩沖層（5納米左右）：如Gr，Ti，Mo，Ta，可以應用于改善金屬和合金的附著力。
|
||||||||||
| 警示 | 注意：產品內部安裝有高壓元件，禁止私自拆裝，帶電移動機體
氣瓶上應安裝減壓閥（設備標配不包括），保證氣體的輸出壓力限制在0.02兆帕
濺射頭連接到高電壓。為了安全，操作者必須在關閉設備前裝樣和更換靶 |
