| 結構 | 混合式制膜器包含2個部分，材質都為不銹鋼

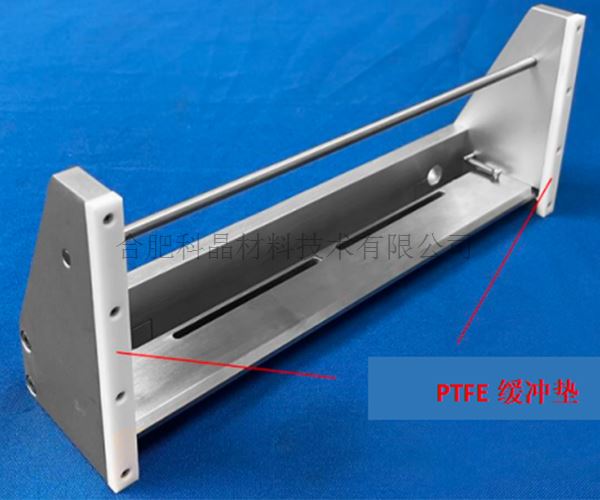

1. 100mm寬度的刮刀，安裝2個微米級調節頭（圖1），可涂布厚度范圍0.01mm-5mm 2. 50mm寬度擠壓頭，可固定在刮刀上，可涂布厚度0.005mm-0.02mm(涂布漿料需要調節粘度）（圖1）擠壓頭包含以下配件 · 2 片厚度0.2mm的不銹鋼墊片 · 2 片厚度0.3 mm 的不銹鋼墊片 · 2 片厚度0.4 mm 的不銹鋼墊片 · 1 根PTFE 管 ( 3.175外徑 x 2.175 mm 內徑) · 連接頭，用于連接注射泵和擠壓頭 3. 其他寬度擠壓頭可安裝在刮刀上（12.5mm或30mm）(圖2） 4. PTFE緩沖板安裝在整體框架底部，用于減小摩擦力（圖3）
|
||||||
| 微米級調節頭 | ·數顯型微米級調節頭，精度：±0.001mm 微米級調節頭安裝在刮刀的上端，用以調節擠壓頭和基底之間的距離
|
||||||

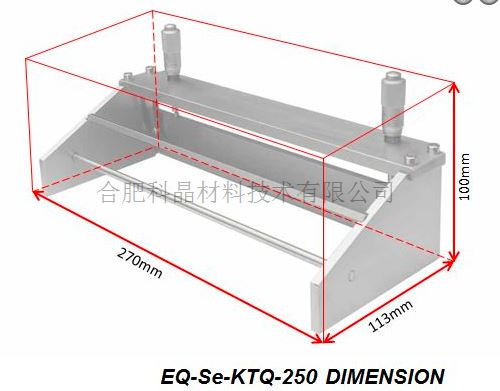

| 尺寸 |
|
||||||

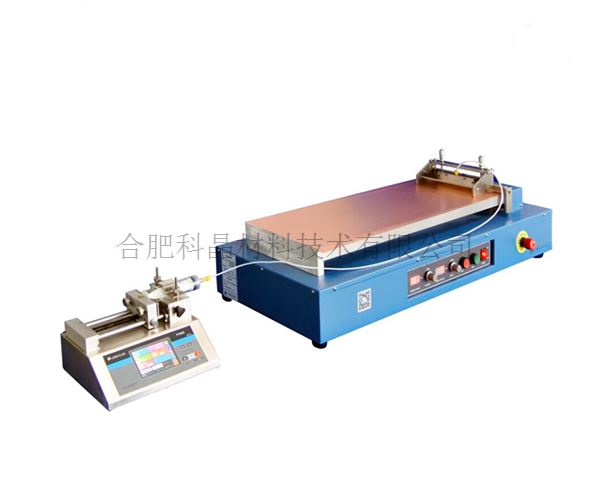

| 可選涂布機 | · 可適合配用混合制膜器的涂布機是MSK-AFA-II，圖1 · 幾乎適用于本公司所有的平板涂布機，圖2為混合制膜器與平板式涂布機配合 · 拆除擠壓頭，可以作為刮刀適用，用于流延涂布 · 為了擠壓涂布，可選購注射泵（圖2-3）
|
||||||
| 應用 | ·涂布厚度并不是或不是主要依靠擠壓頭與基底的間隙 ·一般，擠壓頭與基底的間隙遠遠大于涂布厚度，涂布的厚度主要依靠漿料粘度、擠壓頭與基底的相對移動速度， 和漿料流速。（高粘度，低流速和低移動速度，往往導致比較厚的膜，請根據實驗找到最佳的涂布參數） ·舉例：5%碳+有機溶劑，粘度：500mpa.s. 基底：16um的Al箔 擠壓頭與基底間隙：200um, 漿料流速：0.1ml/分鐘， 涂布速度：12mm/s 干膜最終的厚度：5um ±1um |
