| 型號 | EQ-Die-10D-B |
| 最大承受壓力 | 8 噸（室溫）1000 MPa |
| 基本參數 | ·洛氏硬度<60，否則，模具表面可能會被刮傷或損壞·平均粗糙度 (Ra)：0.08μm·該模具由高拉伸和高度拋光的碳鋼制成，可以實現高硬度陶瓷或金屬樣品壓制的需求。 |

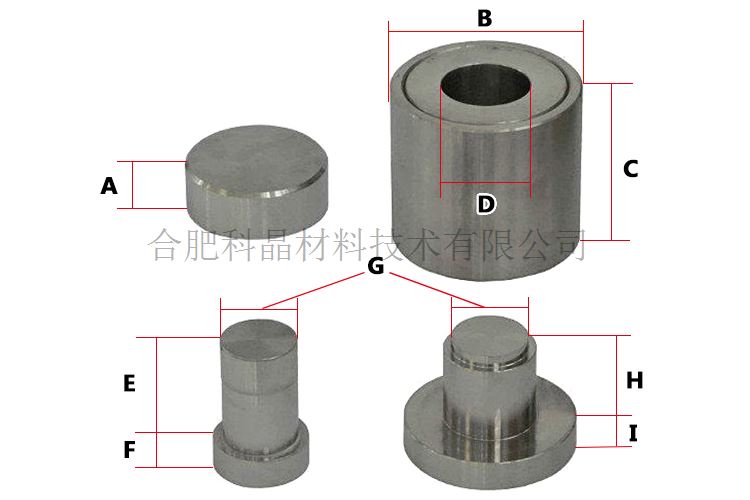

| 尺寸 | A:支撐板厚度：11.5mm B:模套外徑：φ40mm C:模套高度：φ46mm D:模套內徑：φ10 mm+0.03-0.05mm E:頂端壓桿長度：28.6mm F. 頂部壓桿厚度：5.4mm G. 壓桿直徑：φ10±0.1mm H. 底部壓桿長度：20mm I. 底部壓桿厚度：8.2mm
|
| 最高工作溫度 | 280 °C |
| 重量 | 約0.907kg |
| 樣品要求 | · 32-75微米 · 不得使用粒徑小于 30 微米的粉末; · 小顆?？赡軙胪茥U和模套之間的間隙，并在擠壓過程中對模套造成損壞； · 壓制前將粉末球磨或研磨至32~75微米； · 3＂直徑的篩網200或450目，可將32~75微米的顆粒從粉末團塊中分離出來 · 對于粘稠的金屬粉末，如鋁、鎂、鋅的壓制，請使用干性或醇基潤滑劑，以減少壓制過程中的摩擦；
|
| 安全預防措施 | ·為避免壓模發生事外和損壞，請在安裝前和首次使用前仔細閱讀本說明書。· 操作前必須仔細閱讀說明書，特別是模具安裝示意圖；· 請勿壓制易燃、腐蝕性或易爆材料· 操作人員必須佩戴護目鏡；· 您必須擁有配備防護罩的液壓機（請點擊下方圖片查看詳情）如需訂購可以聯系本公司銷售· 為避免損壞模芯和模套，我們強烈建議使用專業的實驗室液壓機壓制粉末，以確保壓制界面的平整和壓力的均勻 · 直徑（≤10mm）的模具，導致模具整體與中心不對正壓偏的問題，使得實際壓力低于壓機顯示的壓力； · 請務必注意將模具頂端/底部放置在適當的位置，將模具與壓力機的中心線對齊。
|

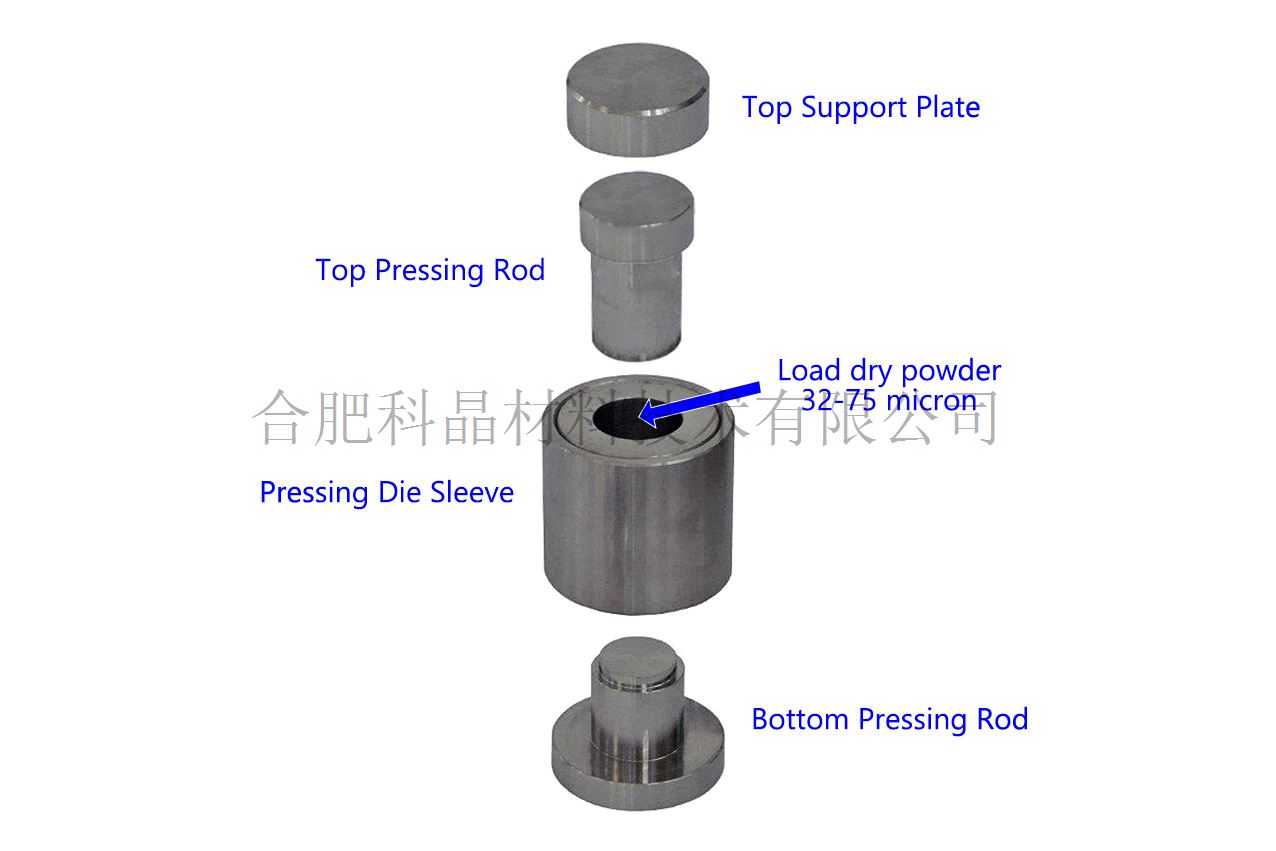

| 模具安裝示意圖/說明 |
· 用瑪瑙研磨缽混合研磨粉末； · 將粉末在高溫爐中用適當的溫度進行煅燒混合； · 將煅燒后的粉末再次用研缽研磨； · 再將粉末倒入模具中； · 將樣品在壓力機中用適當的壓力進行壓制 · （您可以使用CIP再次按壓，使密度增加約5-10%。） · 從模具中取出樣品 · 再用合適的溫度進行燒結 |
| 注意事項 | ·為避免模具生銹，每次使用前、后需用酒精清洗并涂上防銹油，存放在干燥處； ·您可以考慮使用氮化硼脫模劑來輕松脫模。請點擊下方圖片訂購。
|
查看誠信檔案
皖公網安備 34012302000974號
