| 型號 | EQ-Die-20D |
| 模具高度 | 2" (50 mm) |
| 直徑 | 模具內徑：1.0" ( 25.4 mm) 模具外徑：2.48" (63 mm) |
| 重量 | 約3.175kg |
| 最大承受壓力 | 930 MPa 48噸（室溫下） |
| 最高工作溫度 | RT - 250°C |
| 基本參數 | ·一根模芯內徑25 mm ·由高度拋光的硬化鋼制成，洛氏硬度為60-62 ·平均粗糙度（Ra):0.08 μm ·一個用于保護模芯的模套 ·兩個經過高度拋光的壓桿（長度分別是12 mm和70 mm），可確保與模套完美適配 ·一個鋼筒用于取出樣品 |

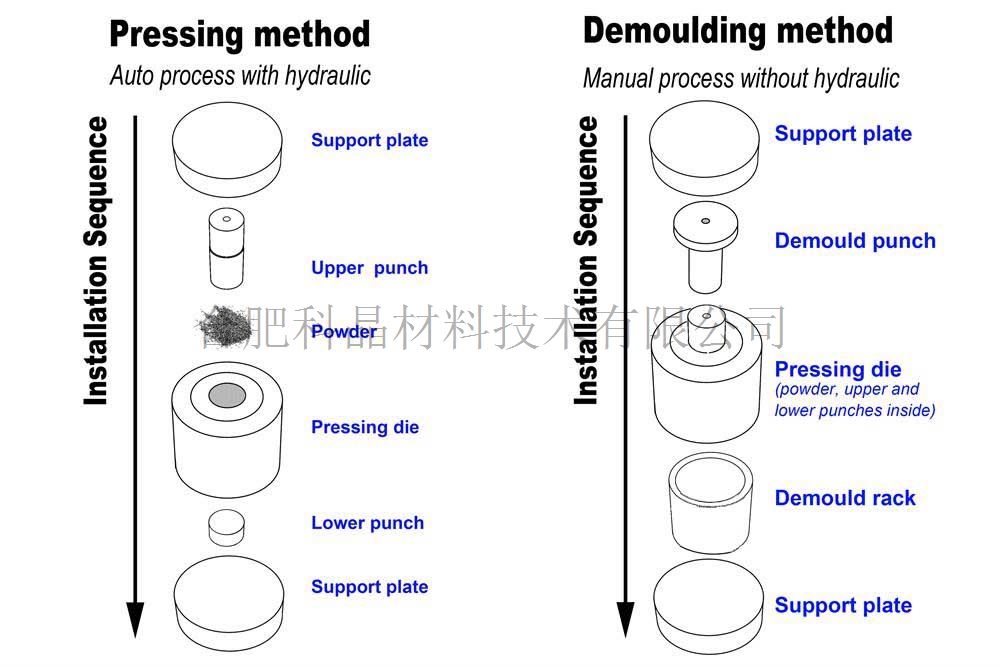

| 模具安裝示意圖 |
|
| 注意事項 | ·操作人員必須佩戴護目鏡 ·不得使用粒徑小于 30 微米的粉末; · 小顆?？赡軙胪茥U和模套之間的間隙，并在擠壓過程中對模套造成損壞； · 壓制前將粉末球磨或研磨至32~75微米； · 3＂直徑的篩網200或450目，可將32~75微米的顆粒從粉末團塊中分離出來（圖1） ·每次使用前請用酒精清洗模具 ·為避免模具生銹，每次使用后需用酒精清洗并涂上防銹油，存放在干燥處 ·對于壓制納米級粉末，最好使用冷等靜壓； ·為避免損壞模芯和模套，我們強烈建議使用專業的實驗室液壓機壓制粉末，以確保壓制界面的平整和壓力的均勻 ·對于粘稠的金屬粉末，如鋁、鎂、鋅的壓制，請使用干性或醇基潤滑劑，以減少壓制過程中的摩擦； ·請勿壓制易燃、腐蝕性或易爆材料 ·您可以考慮使用氮化硼脫模劑來輕松脫模。請點擊下方圖片訂購。
|
| 樣品制作步驟 | ·用瑪瑙研磨缽混合研磨粉末； ·將粉末在高溫爐中用適當的溫度進行煅燒混合； ·將煅燒后的粉末再次用研缽研磨； ·再將粉末倒入模具中； ·將樣品在壓力機中用適當的壓力進行壓制 ·從模具中取出樣品 ·再用合適的溫度進行燒結 ·這樣，新的材料樣品就制作完成了。 |
| 保修范圍 | 壓片模具屬于消耗品，不在科晶的保修范圍內。 |
查看誠信檔案
皖公網安備 34012302000974號
