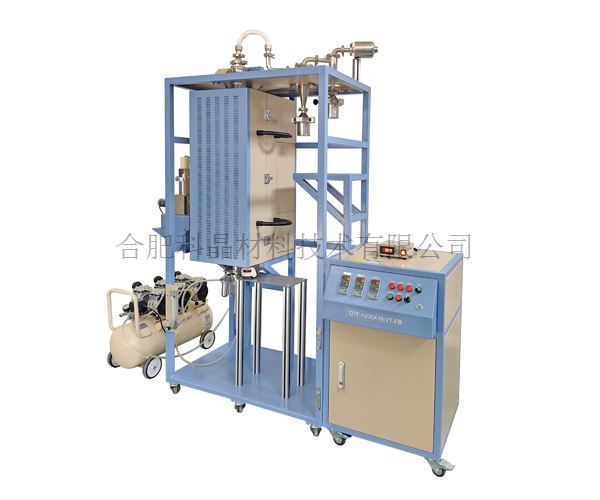

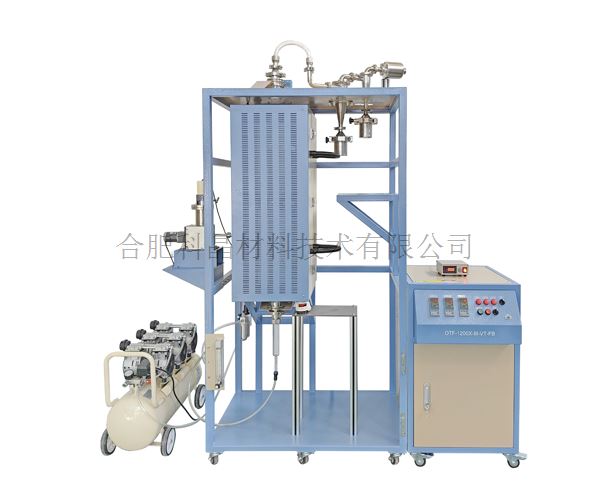

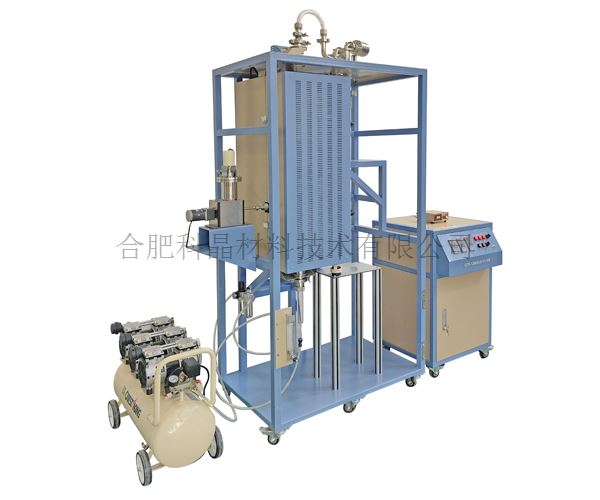

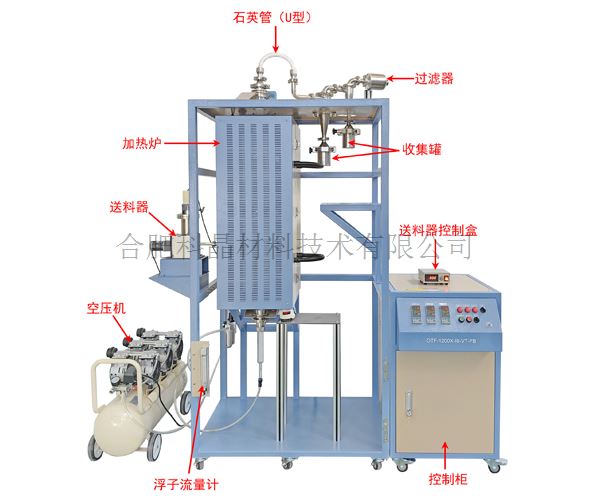

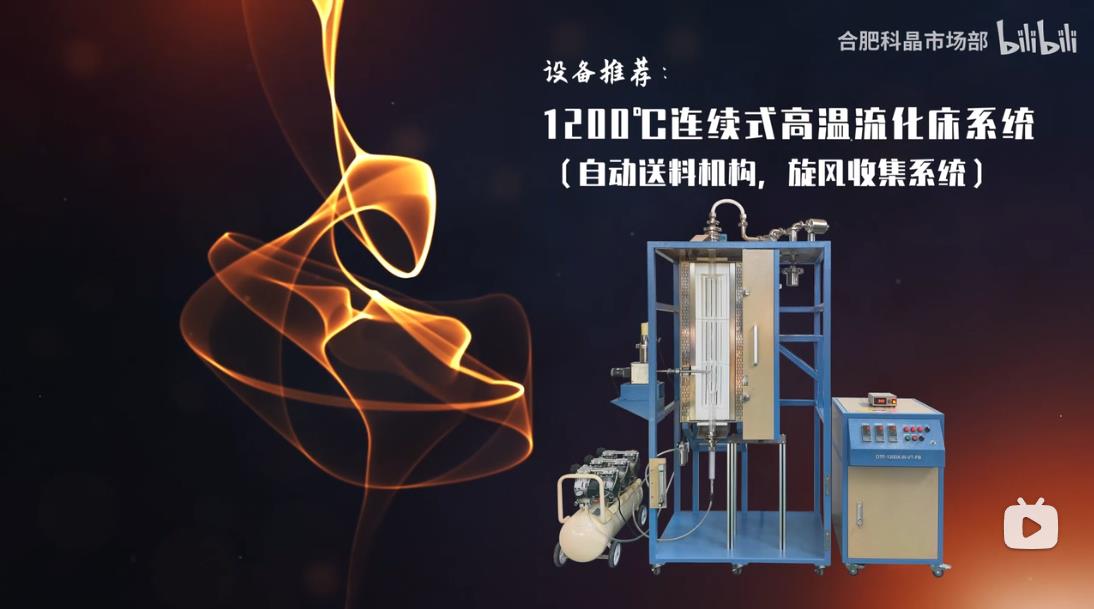

| 設備名稱型號 | ·1200℃連續式高溫流化床系統（自動送料機構，旋風收集系統） OTF-1200X-III-VT-FB |
| 特點 | ·通過高速噴射的壓縮空氣吹起物料到高溫爐分解，并在旋風分離器收集物料 ·帶有自動送料裝置，可實現邊送料邊流化邊收集的功能 ·設備最高溫度可達1200℃ ·流化床與控制系統為分體式設計 |
| 高溫爐參數 | ·電源：AC220V 50/60HZ ·功率：7KW ·最高溫度：1200℃（＜1h） ·連續工作溫度：1100℃ ·加熱元件：電阻絲 ·推薦升溫速率：≤10℃/min ·熱電偶：K型 ·加熱區長度：900mm（300mm+300mm+300mm） 溫控系統： ·包含三個YD858型溫度控制器，每個溫區獨立控制 ·PID自動控溫系統 ·智能化50段可編程控制 · 控溫精度：±1℃ · 默認DB9 PC通信連接端口 · 通過MET認證 · 可選購電腦溫度控制軟件(用于858系列控制器)用于控制升溫曲線和導出數據 |

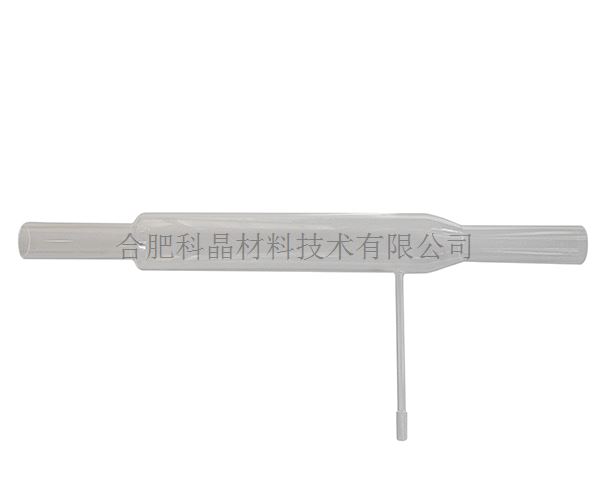

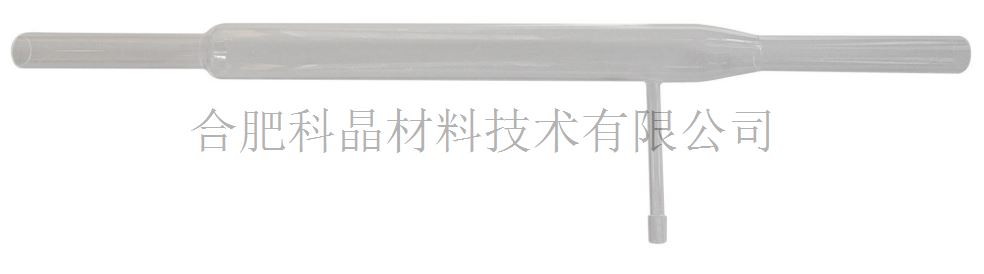

| 爐管與法蘭 | ·爐管材質：高純石英管 ·爐管尺寸：φ80*φ50*1320mm異形
上端法蘭 ·安裝了一個φ50轉KF25的不銹鋼快接法蘭，（中心支架帶過濾網，目數分別為40、100、150、200目） ·一個φ25 * 200mm 的彎頭石英管作為粉料收集管道使用，連接旋風分離器和過濾系統

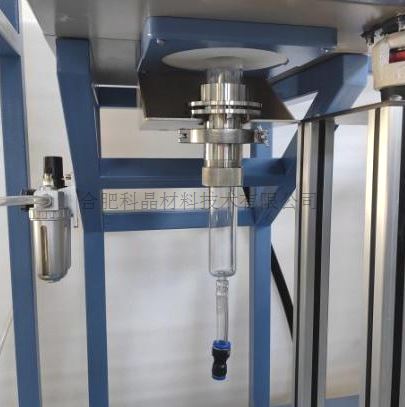

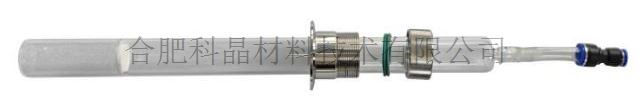

下端法蘭： ·一個φ50轉KF50的不銹鋼快接法蘭密封連接物料石英管。 ·物料石英管帶漏斗砂芯（砂芯規格為100、200目），物料石英管可以上下調節， 物料石英管尺寸：φ40*φ34*500mm。可有效放置物料容積≤45ml，可有效放置物料重量≤ 60g ·物料石英管底部連接直徑φ12的進氣管，用空氣壓縮機進氣使實驗顆粒懸浮起來。用浮子流量計控制進氣流量大小，流量計量程：15-150L/min
|

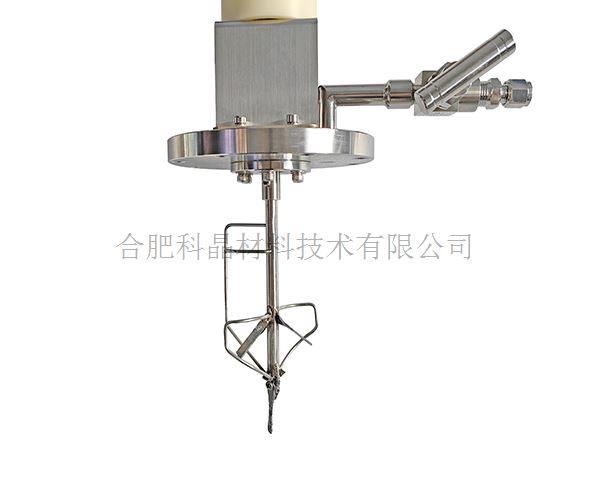

| 自動供料器 | ·電源：DC 24V 50HZ ·容積：500ml ·送料桿轉速：5-30rpm（可調） ·送料粒度：10-30微米 ·安裝有攪拌機構，攪拌速度：20rpm ·最高耐壓：0.1Mpa ·一個φ6.35的卡套接頭作為進氣口使用，并通過一個不銹鋼針閥控制進氣的通斷 ·自動供料器通過CF法蘭和異形石英管進行密封連接，實現在流化過程中自動送料
|

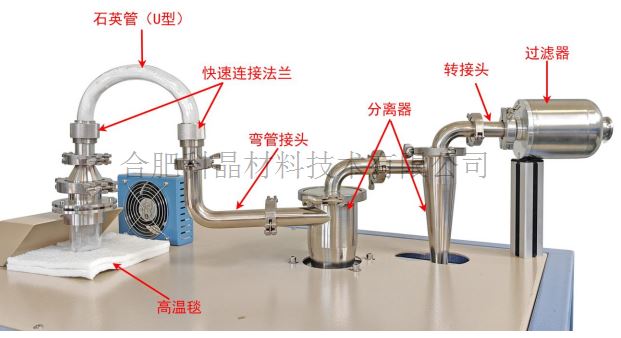

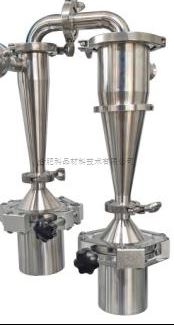

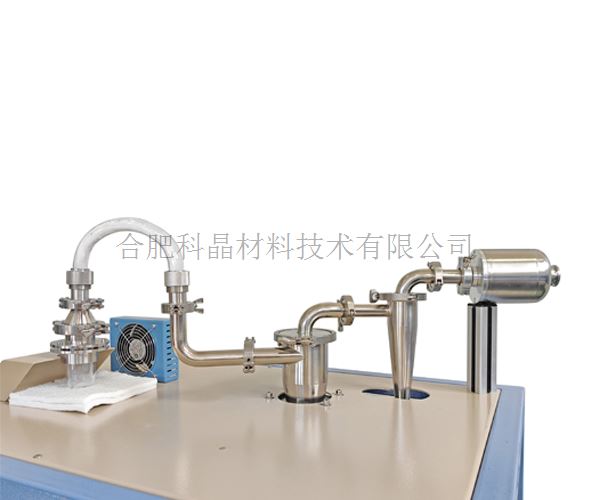

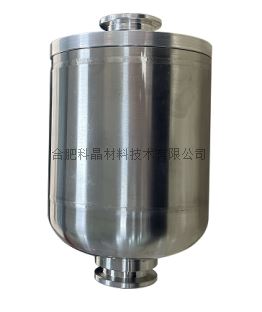

| 旋風分離器和過濾器組件 | ·設備中包含兩級旋風收集器，與設備的出氣口連接，用于收集出料粉末。兩級旋風收集器的收集效率≥70%（用200目60g氧化鋁粉末測試） ·收集器底部各安裝了一個不銹鋼收集罐 ·收集器末端配置了一個粉塵過濾器用于過濾粉塵 材質：不銹鋼 過濾精度：≤5um
|

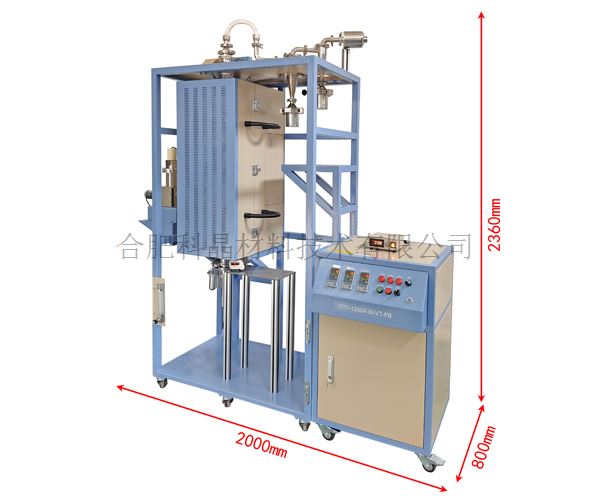

| 設備外形尺寸 | ·2000mm（L）×800mm（W）×2360mm（H）  |
| 重量 | ·約330KG |
注意事項 | · 首次使用時請勿放入實驗物料，請先打開空壓機測試整體密封性，若密封性良好拆下爐管下端連熔爐管放入實驗物料； · 使用前請確保空壓機工作運行正常，且壓力罐壓力范圍＜ 0.6MPa。 · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
